Synopsis: 只有深入了解 Linux 如何启动的,才能在启动出现故障时迅速排查问题原因。POST 加电自检、根据启动顺序(Boot Sequence)去查找 MBR 引导扇区,从而读取到 bootloader(比如 GRUB) 的第一阶段引导代码,这一部分跟操作系统关系不大(通用的流程)。然后 GRUB 会借助它的 1.5 阶段代码(比如 xfs_stage1_5)识别到存放它的第二阶段代码的分区,从而开始执行第二阶段代码,并显示引导菜单。当选择了要启动的操作系统后,加载内核并执行,可能需要借助于 initial RAM disk 去识别硬件(比如 rootfs 所在硬盘),最后由内核执行第一个用户空间程序 init,主流的 init 系统包括 SysVinit、Upstart、systemd

1. BIOS

当你按下电源键的那一刻起,计算机的的启动就开始了。Intel x86 系列的 CPU 可以分别在 16 位 实模式(Real mode) 和 32 位 保护模式(Protected mode) 下运行。为了向后兼容,Intel 将所有 x86 系列的 CPU(包括最新型号的 CPU)的硬件都设计为加电即进入 16 位实模式运行

实模式的特征是 CPU 的寻址空间只有 2 ^ 20 = 1048576 Bytes = 1 MB,且硬件不支持分布机制和实时多任务

同时,Intel CPU 还会借助于 复位向量(reset vector),让 CPU 在加电瞬间强行将 CS 的值设置为 0xFFFF,将 IP 的值设置为 0x0000,如此一来 CS:IP 就指向了 0xFFFF0(CS * 16 + IP) 这个内存地址,而 BIOS(Basic Input/Output System,基本输入/输出系统) 程序的入口地址恰恰就是 0xFFFF0!也就是说,BIOS 程序的第一条指令就设计在这个位置上

BIOSCMOS 之间的联系与区别:

  • BIOS 是一段程序,存储在 电可擦除可编程只读存储器(EEPROM) 中,EEPROM 是闪存芯片,在特定的条件下是可写的,因此我们可以更新升级 BIOS 程序,断电后内容不会丢失。但在谈到主板上存储 BIOS 的闪存芯片时,业内人士把它看作 ROM(Read Only Memory,只读存储器)
  • 用户可以修改 BIOS 程序的相关设置项,例如设置硬件时间、IPMI地址、启动顺序等,而设置结果就保存在 CMOS
  • CMOSRAM(Random Access Memory,随机存储器)RAM 的特点是加电状态下可任意读、写,断电后内容丢失(比如内存),但 CMOS 由主板上的充电电池供电,即使计算机断电,里面的内容也不会丢失。给 CMOS 放电,即取下主板上的电池再插回去,就可以清空 CMOS 中保存的内容

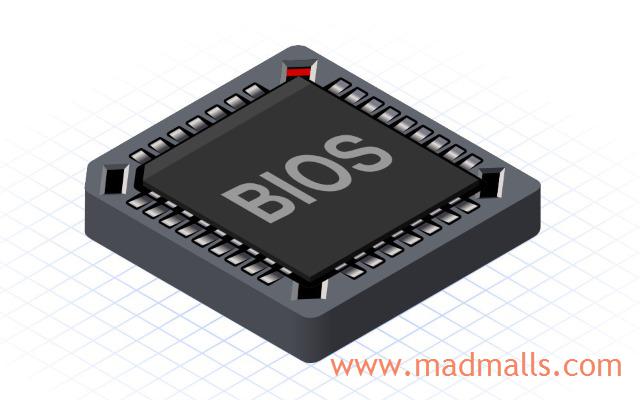

1 主板上的BIOS

1.1 POST

BIOS 程序的代码量并不大,却非常精深。首先它会检查计算机硬件能否满足基本的运行条件,这个过程叫作 POST(Power-On Self-Test,加电自检),它主要针对计算机硬件如内存、硬盘、RAID卡、显卡等进行检测, 例如内存不能正常工作的话,整个启动过程将终止。加电自检的检查速度极快,甚至感受不到它的存在

1.2 Boot Sequence

加电自检通过后,BIOS 会依次初始化其它硬件设备,比如显卡、SAS3 HBA卡、3108 RAID卡等。然后,BIOS 会按照类似下图中的 启动顺序(Boot Sequence),逐一地去查找这些硬盘、光盘、LiveCD、U盘、网络 PXE 引导等设备(底层原理是通过 INI 13 中断),并判断是否为 可引导设备(bootable device)。例如你插入一张光盘,但是它并不是可启动的光盘,就没法引导启动,BIOS 就会跳过它继续查找下一个引导设备,如果最后都没有找到,则会在显示器上显示 Operating System not found

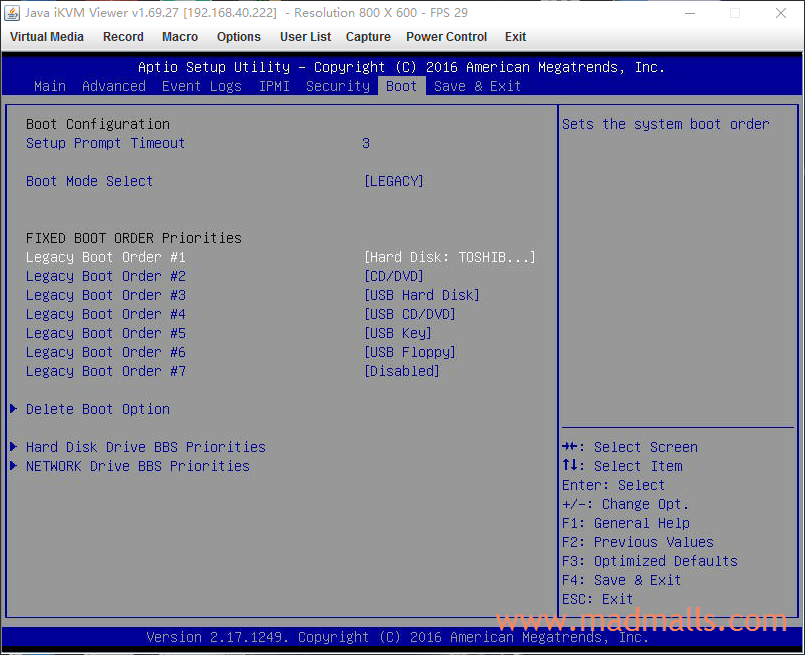

2 设置BIOS的启动顺序

各厂商生产的计算机进入 BIOS 设置界面的按键不同,一般为 F2 / Del

2. MBR

如何判断当前设备是 可引导设备 呢?BIOS 会读取设备的第一个扇区(0 磁头 0 柱面 0 扇区)到内存中,默认每个扇区 sector 的大小为 512 Bytes,如果这 512 字节的最后两个字节是 0x55AA,表明该扇区是 引导扇区(boot sector),则 BIOS 认为该设备可以用于启动(也可能后续无法从该设备启动),并将控制权移交给它;否则,继续查找下一个设备

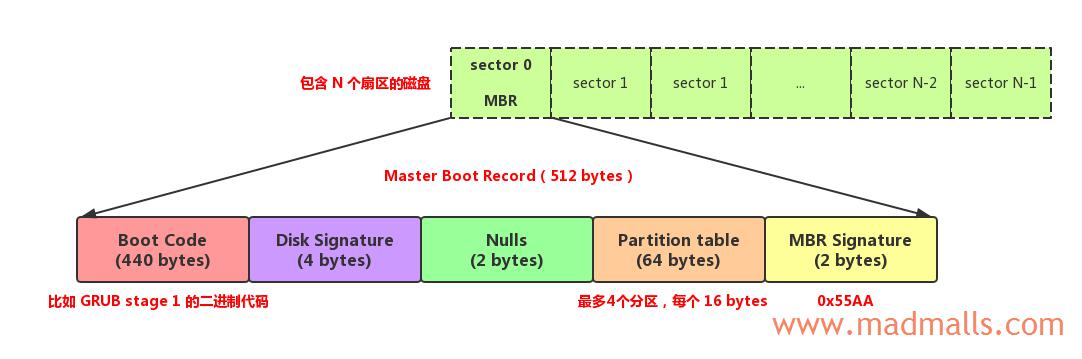

该扇区也叫 主引导记录(MBR, Master Boot Record),它的结构如下:

3 MBR的组成结构

3. Bootloader (GRUB legacy)

常见的 引导加载程序(bootloader)

  • 古老的 LILO(LInux LOader),现在几乎没有发行版使用了
  • CentOS 5/6: GRUB(GRand Uniform Bootloader) 0.x 版本,也叫 GRUB legacy
  • CentOS 7: GRUB 2 1.x 之后的版本,目前最新为 2.02
  • Linux 发行版ISO 或 LiveCD: 一般使用 isolinux
  • PXE 网卡启动: 一般使用 syslinux
  • Windows: ntloader

本文以 GRUB legacy 为例讲解

3.1 GRUB 三段式引导

由于 引导加载程序 很大,而上图中 MBR 中最前面的引导代码只占 440 字节,这太小了,所以它只包含引导加载程序的第一阶段代码(stage1

第二阶段代码(stage2)一般存放在硬盘的 /boot/grub 目录下(可能是单独的硬盘分区),假设该分区使用 ext4 文件系统格式,那么 GRUB 的第一阶段代码想读取第二阶段代码的话,就必须先加载该文件系统的驱动,446 字节空间根本放不下,所以就出现了 stage1_5,它位于 MBR 那个扇区与第一个硬盘分区之间(历史原因,第一个分区是从 63 号扇区开始,即 MBR 和第一个分区之间有 62 sectors = 31744 Bytes = 31 KB 空闲的空间)

由于 stage1_5 可以容纳的代码量较大,因此它有足够的空间来包含一些常见的 文件系统驱动 程序,例如标准的 e2fs_stage1_5xfs_stage1_5iso9660_stage1_5等。回顾 Linux 安装时,最后一步除了把 GRUB 的 stage1 安装到 MBR 中以外,还会根据 /boot 分区的文件系统类型,比如是 ext4,则把 e2fs_stage1_5 放到 MBR 后面的 31 KB 空间内

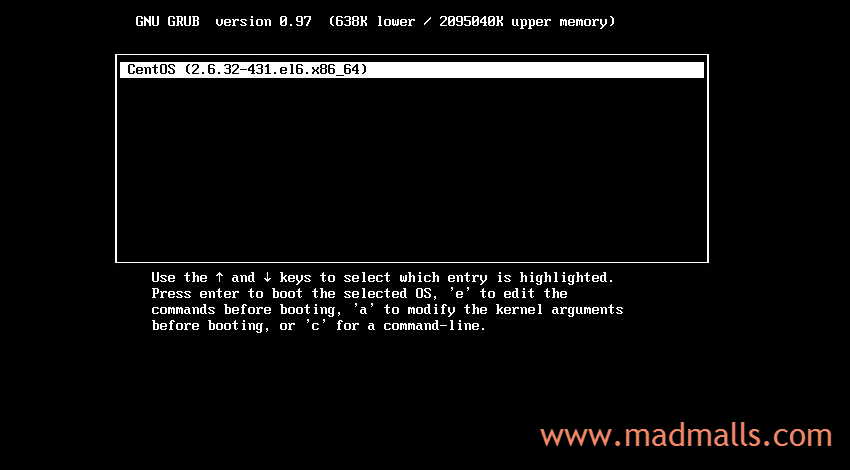

所以当 stage1 定位和加载了 stage1_5 之后,就能读取到引导加载程序的 stage2,从而在屏幕上显示 引导菜单 等信息,如下所示:

4 引导菜单
